최고의 CABLE 제조 기술 역량으로 혁신을 선도합니다.

제품소개

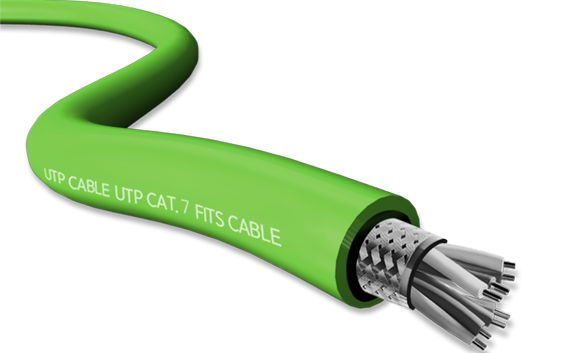

S/STP Cat.7
차세대 전선규격으로 CAT.5e의 6배, CAT.6의 2.4배의 전송대역인 600MHz의 향상된 대역폭을 지원. 절연의 구리선이 전자기유도를 줄이기 위하여 내선이 서로 꼬여 있는 형태의 케이블로 편조 쉴드와 알미늄 쉴드의 2중차폐구조로 이질누화현상(선로나 회선의 잡음이 아닌 다발로 이루어진 케이블 사이의 신호간섭현상)을 방지하므로 통신속도저하 및 통신에러 발생을 최대한 억제한다.
적용범위 컴퓨터선 및 전자신호 조작용선으로 10Gbps 통신속도용
데이터센터 또는 선박과 같은 특수 환경에 적합
도체 연동선 23AWG
절연체 염화비닐수지(PVC), 폴리에틸렌(PE)
외부피복 염화비닐수지(PVC), 폴리에틸렌(PE), LSZH
절연체 색상 Gray / blue / Red / Yellow / Black
도체최고온도 70℃
적용규격 KS C 3342
Applications 데이터센터 고속 전송
수평 & 간선계 케이블링
4/16Mbps Token Ring (IEEE 802.5)
10/100/1000/10G BASE-T (IEEE 802.3)
155 Mbps ATM
100 Mbps TP-PMD
ISDN, ADSL
ATM LAN 1.2G

SPECIFICATION

선심수(pair) 도체경(mm) 케이블 외경(mm) 중량(kg/305m) 표준길이(m)
4 0.50(23AWG) 8.0 18.1 300

CHARACTERISTICS

주파수(MHz) 특성 임피던스(Ω) 구조적 반사손실(Min. dB/100m) 감쇠량(Max. dB/100m) 근단누화(Min. dB/100m)
4 100±15 23.0 3.7 78.0
8 100±15 24.5 5.2 78.0
10 100±15 25.0 5.9 78.0
16 100±15 25.0 7.4 78.0
20 100±15 25.0 8.3 78.0
25 100±15 24.3 9.3 78.0
31.25 100±15 23.6 10.4 78.0
62.5 100±15 21.5 14.9 75.5
100 100±15 20.1 19.0 72.4
200 100±15 18.0 27.5 67.9
400 100±15 17.3 40.0 63.4
600 100±15 17.3 50.1 60.7

도체저항 (Ω/100m): Max. 9.5 / 도체저항 불평형 (%): Max. 2.0 / 정전용량 불평형 (pF/km 800~1000Hz): Max. 1600
