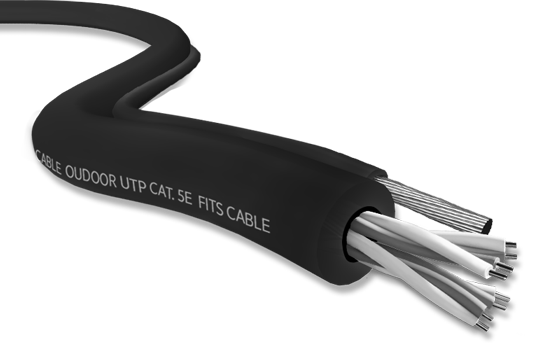

Outdoor UTP Cat.5E S-S(4P)
별도의 차폐없이도 꼬임만으로 외부 전자파 장애를 억제하는 비차폐 트위스티드 페어 방식으로 만든 옥외가공용 케이블.
옥외 노출 대응 PVC 자켓 Resistant LSZH 적용하며 조가선(SS) 으로 가공에 안정적인 포설을 하여 외부환경에 노출시 UV광선에 따른 제품 변색, 제품 노화 를 최소화하도록 설계되었으며, 이를 통하여 다양한 환경에서 최적의 유무선 네트워크 구축을 가능하게 한다.
적용범위 컴퓨터선 및 전자신호 조작용선으로 사용함
지지선 아연도강선
도체 연동선 24AWG
절연체 염화비닐수지(PVC)폴리에틸렌(PE)
외부피복 염화비닐수지(PVC)폴리에틸렌(PE) LSZH
절연체 색상 Black
도체최고온도 70℃
적용규격 ANSI / EIA / TIA-568B.2, 568C.2 / ISO / IEC / 11801 / UL 444
Applications 옥외 가공용(100 MHz)
IEEE 802.3, 802.5
155Mbps ATM
Token Ring 16Mbps, Data rate 16Mbps
100 Base-TX Ethernet, Data rate 100Mbps
100VG-Any LAN, Data rate 100Mbps
100 Base T/1000 Base T

SPECIFICATION

선심수(pair) 도체경(mm) 케이블 외경(mm) 중량(kg/305m) 표준길이(m)
4 0.50(24AWG) 10.0 16.5 300

CHARACTERISTICS

주파수(MHz) 특성 임피던스(Ω) 반사손실(Min. dB) 감쇠량(Max. dB/100m) 근단누화(Min. dB/100m) 원단누화(dB/100m)
1 100±15 20.0 2.0 65.3 63.8
4 100±15 23.0 4.1 56.3 51.7
8 100±15 24.5 5.8 51.8 45.7
10 100±15 25.0 6.5 50.3 43.8
16 100±15 25.0 8.2 47.3 39.7
20 100±15 25.0 9.3 45.8 37.7
25 100±15 24.3 10.4 44.3 35.8
31.25 100±15 23.6 11.7 42.9 33.9
62.5 100±15 21.5 17.0 36.4 27.8
100 100±15 20.1 22.0 35.3 23.8

도체저항 (Ω/100m, 20℃): Max. 9.38 / 도체저항 불평형 (%): Max. 5.0 / 상호 정전용량 (nF/100m): Max. 5.5 / 정전용량 불평형 (pF/100m): Max. 330
