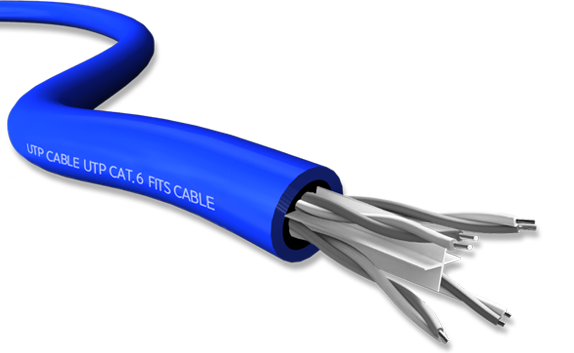

제품소개
적용범위 | 컴퓨터선 및 전자신호 조작용선으로 사용함 |
---|---|
개재 | 십자형폴리에틸렌(PE) |
도체 | 연동선 24AWG |
절연체 | 염화비닐수지(PVC), 폴리에틸렌(PE) |
외부피복 | 염화비닐수지(PVC), 폴리에틸렌(PE), LSZH |
절연체 색상 | Gray / blue / Red / Yellow / Black |
도체최고온도 | 70℃ |
적용규격 | KS C 3342 / ANSI / EIA / TIA-568B / ISO / IEC / 11801 / UL 444 |
Applications | 옥내 고속 수평 배선망(250MHz) 100Mbps TPDDI 10/100/1000 Base T 622Mbps ATM IEEE 802.3, 802.5 Digital Video, etc |
SPECIFICATION
선심수(pair) | 도체경(mm) | 케이블 외경(mm) | 중량(kg/305m) | 표준길이(m) |
---|---|---|---|---|
4 | 0.50(24AWG) | 6.2 | 11,5 | 300 |
CHARACTERISTICS
주파수(MHz) | 특성 임피던스(Ω) | 구조적 반사손실(Min. dB/100m) | 감쇠량(Max. dB/100m) | 근단누화(Min. dB/100m) |
---|---|---|---|---|
1 | 100±15 | 67.8 | 2.0 | 74.3 |
4 | 100±15 | 55.7 | 3.8 | 65.3 |
8 | 100±15 | 49.7 | 5.4 | 60.8 |
10 | 100±15 | 47.8 | 6.0 | 59.3 |
16 | 100±15 | 43.7 | 7.7 | 56.3 |
20 | 100±15 | 41.7 | 8.6 | 54.8 |
25 | 100±15 | 39.8 | 19.6 | 53.3 |
31.25 | 100±15 | 37.9 | 10.8 | 51.9 |
62.5 | 100±15 | 31.8 | 15.7 | 47.4 |
100 | 100±15 | 27.8 | 20.2 | 44.3 |
125 | 100±15 | 25.8 | 22.9 | 42.9 |
155 | 100±15 | 23.9 | 25.2 | 41.4 |
175 | 100±15 | 22.9 | 27.6 | 40.7 |
200 | 100±15 | 21.7 | 29.8 | 39.8 |
250 | 100±15 | 19.8 | 33.8 | 38.3 |
도체저항 (Ω/100m, 20℃): Max. 9.38 / 도체저항 불평형 (%): Max. 5.0 / 상호 정전용량 (nF/100m): Max. 5.5 / 정전용량 불평형 (pF/100m): Max. 330
