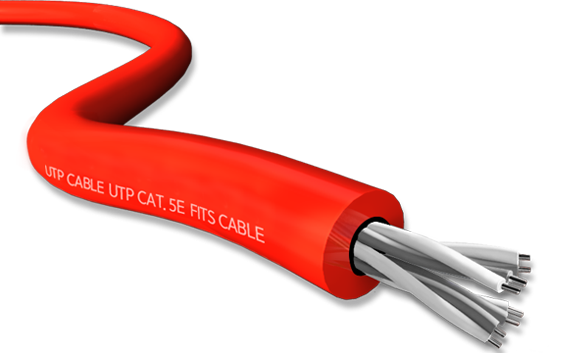

UTP Cat.5E(4P)
Cat.5의 모델에 연선간의 간섭(노이즈)을 줄여 내놓은 모델로, Cat5e부터 기가 인터넷을 지원한다. 2pair를 사용하여 전송하는 방식의 Cat.5와 4pair 모두를 사용하여 전송하는 Cat5e의 차이점과 1Gbps의 전송속도를 지원한다는 점에서 Cat5와 다르다. 상황에 따라서 최대 지원인 1Gbp의 전송 속도보다 못 미치는 결과가 나타날 수 있다. 여기서 e는 'enhanced'의 (선의 꼬임 강화)을 가진다.
적용범위 컴퓨터선 및 전자신호 조작용선으로 사용함
도체 연동선 24AWG
절연체 염화비닐수지(PVC), 폴리에틸렌(PE)
외부피복 염화비닐수지(PVC), 폴리에틸렌(PE)
절연체 색상 Gray / blue / Red / Yellow / Black
도체최고온도 70℃
적용규격 KS C 3342 / ANSI / EIA / TIA-568B / ISO / IEC / 11801 / UL 444
Applications 옥내 수평 배선망(100MHz)
155Mbps ATM / IEEE 802.3, 802.5
Token Ring 16Mbps, Data rate 16Mbps
100 Base-VG, -T4, -X, etc

SPECIFICATION

선심수(pair) 도체경(mm) 케이블 외경(mm) 중량(kg/305m) 표준길이(m)
4 0.50(24AWG) 5.0 10 300

CHARACTERISTICS

주파수(MHz) 특성 임피던스(Ω) 반사손실(Min. dB) 감쇠량(Max. dB/100m) 근단누화(Min. dB/100m) 원단누화(dB/100m)
0.772 100±15 - 1.8 67.0 66.0
1 100±15 20.0 2.0 65.3 63.8
4 100±15 23.0 4.1 56.3 51.7
8 100±15 24.5 5.8 51.8 45.7
10 100±15 25.0 6.5 50.3 43.8
16 100±15 25.0 8.2 47.3 39.7
20 100±15 25.0 9.3 45.8 37.7
25 100±15 24.3 10.4 44.3 35.8
31.25 100±15 23.6 11.7 42.9 33.9
62.5 100±15 21.5 17.0 36.4 27.8
100 100±15 20.1 22.0 35.3 23.8

도체저항 (Ω/100m, 20℃): Max. 9.38 / 도체저항 불평형 (%): Max. 5.0 / 상호 정전용량 (nF/100m): Max. 5.5 / 정전용량 불평형 (pF/100m): Max. 330
