제품소개

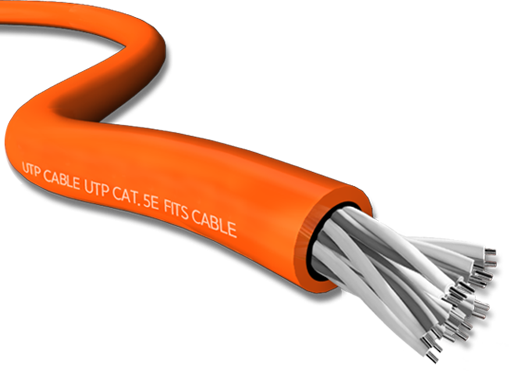

일반적으로 사용하는 랜케이블. 현재 많이 사용하고 있는 규격으로 주변의 케이블은 대부분 CAT5e. 현재 표준으로 규격화 되어 있으며 4쌍의 트위스트 페어로 이루어져 있다. 대역폭은 최대 100Mhz,속도는 10Mbps를 제공한다.
| 적용범위 | 컴퓨터선 및 전자신호 조작용선으로 사용함 |
|---|---|
| 도체 | 연동선 24AWG |
| 절연체 | 염화비닐수지(PVC), 폴리에틸렌(PE) |
| 외부피복 | 염화비닐수지(PVC), 폴리에틸렌(PE) |
| 절연체 색상 | Gray / blue / Red / Yellow / Black |
| 도체최고온도 | 70℃ |
| 적용규격 | KS C 3342 / ANSI / EIA / TIA-568B / ISO / IEC / 11801 / UL 444 |
| Applications | 옥내 수평 배선망(100MHz) 155Mbps ATM IEEE 802.3, 802.5 Token Ring 16Mbps, Data rate 16Mbps 100 Base-VG, -T4, -X, etc |
SPECIFICATION
| 선심수(pair) | 도체경(mm) | 케이블 외경(mm) | 중량(kg/305m) | 표준길이(m) |
|---|---|---|---|---|
| 25 | 0.50(24AWG) | 14.5 | 20 | 300 |
| 50 | 17.5 | 34 | 300 | |
| 100 | 26.5 | 62 | 300 |
CHARACTERISTICS
| 주파수(MHz) | 특성 임피던스(Ω) | 감쇠량(Max. dB/100m) | 근단누화(Min. dB/100m) | 원단누화(dB/100m) |
|---|---|---|---|---|
| 0.772 | 100±15 | 1.8 | 64.0 | - |
| 1 | 100±15 | 2.0 | 62.0 | 23.0 |
| 4 | 100±15 | 4.1 | 53.0 | 23.0 |
| 8 | 100±15 | 5.8 | 48.0 | 23.0 |
| 10 | 100±15 | 6.5 | 47.0 | 23.0 |
| 16 | 100±15 | 8.2 | 44.0 | 23.0 |
| 20 | 100±15 | 9.3 | 42.0 | 23.0 |
| 25 | 100±15 | 10.4 | 41.0 | 22.0 |
| 31.25 | 100±15 | 11.7 | 39.0 | 21.0 |
| 62.5 | 100±15 | 17.0 | 35.0 | 18.0 |
| 100 | 100±15 | 22.0 | 32.0 | 16.0 |
도체저항 (Ω/100m, 20℃): Max. 9.38 / 도체저항 불평형 (%): Max. 5.0 / 상호 정전용량 (nF/100m): Max. 5.5 / 정전용량 불평형 (pF/100m): Max. 330
